鄂州交流采样现场校验仪 使校准仪输出为被检表的实际值，按动误差键，再按照以上调节方式使校准仪输出为被检表的测量值，此时，误差窗口显示被检表的相对误差。此点测试完成，按动误差键退出，此时，校准仪恢复到设置值，可进行下一点的测试。例如：测试DC5V的误差，使校准仪输出DC5V，按动误差键，调节校准仪的输出，使被检表显示为5V，此时误差窗口显示被检表5V的相对误差。要进如行其他点的测试，可按动误差键，重复上述过程即可！7.5.7：每一次测量完毕，应按住下降键2~3秒钟，使输出回零后，再做下一次测量。7.5.8：当出现“超载”时，LCD屏显示“断”校准仪进入保护状态，输出为零，此时请检查输出接线是否有误，待查明原因以后，按通断键，重新进行测试。7.5.9：从“ACI（高阻表）”和“-”是交流高内阻表电流输出(0-10A)。8、注意事项：8.1：当校准仪有输出时，尽量避免转动各种开关，以免损坏仪器和被检表。8.2：当使用外控调节时， 每次测量完毕，务必将输出降为零8.3：本校准仪输出电压1050V，操作时请注意人身。8.4：输出连接导线要有足够的绝缘强度（1500V）和截面积（＞5平方毫米，50A输出时应＞10平方毫米）8.5：本校准仪不宜在相对湿度＞80％的环境中工作；供电电源和地线的质量将影响输出稳定度。8.6：关机前请切断所有输出。9、整机的校准：9.1：校准仪必须定期用0.01级以上的标准器在基准工作条件下，即环境温度23℃±2℃、相对湿度（40-75）％进行校准。9.2：在严重超差或者线性度不好的情况下，按照机内部件示意图调整，否则提倡采用“闭壳”校验的方法9.3:：“闭壳”校验：将后面板上的锁打到“校验”状态，LCD屏显示校验，选择相应的量程和项目，调节校准仪，使输出（标准表）为量程的满度值（显示值可能不是满度值，此即是校准仪的误差），按动校验键，校验键指示示灯熄灭，等到指示灯亮后，此档校验完成可进行其他档位的校验！校验完毕后，将后面板上的锁打回即可。

鄂州交流采样现场校验仪在以往的配电变压器运行管理中，调整线路偏相与用电参数检测等问题，都是靠人工定期去配电室（变压器台区）察看记录三相电流的大小，以此作为调整负荷及变压器运行管理的依据。由于用电的不统一性，每条线路的用电负荷单凭一次、二次的察看，不能真正确定它们的大小，这样就很难将三相负荷调整平衡。三相电流平衡分析仪可以24小时全天候对三相电流、电压、有功、无功、功率因数跟踪监测，并将其存入随机U盘中，根据需要可随时将U盘取回，由计算机上位机软件将数据读出来，并计算出三相不平衡率，且能自动将三相电流、电压、有功、无功、三相不平衡率以曲线形式直观地表示出来，从而为调整负荷及变压器运行管理，有效降低线损，提供科学的依据。 该仪器的电流测量采用钳形电流互感器，安装拆卸十分方便，这样就可以在各个配电室（变压器台区）间巡回监测，既提高了工作质量，又提高工作效率，是农电管理不可缺少的好助手。

三相交流仪表校验台鄂州放心选择 <鄂州>天正华意电气设备有限公司

鄂州交流采样现场校验仪交流变送器检测图21的上半部分显示内置标准所测得的各相电压电流、功率、功率因数和总的有功功率无功功率、功率因数、频率及装置当前的档位和接线方式。中间部分用于设置被检变送器的额定电压额定电流（或额定功率：对于功率变送器的检测，既可输入额定电流也可输入额定功率。当光标位于额定电流框里时，按或键，可在“额定电流”和“额定功率”间切换）输出范围（电压、电流变送器有0～1V、0～5V、0～10V、0～20V、0～1mA、0～2.5mA 、0～5mA、0～10mA、0～20mA、4～20mA 、1～5V、2～10V十二种输出范围可选；功率、因数、频率变送器输出范围比电压、电流变送器输出范围多-1V～0～1V、-5V～0～5V、-10V～0～10V、-20V～0～20V、-1mA～0～1mA、-2.5mA～0～2.5mA 、-5mA～0～5mA、-10mA～0～10mA、-20mA～0～20mA、1V～3V～5V、2V～6V～10V、4mA～12mA～20mA 十二种双向可选）、接线方式（三相四线有功、三相四线无功、三相三线有功、三相三线无功、单相）和检定方式（“自动单点时间”（响应时间“谐波纹波”）等信息。装置在开机或复位后，参数输入界面中会自动显示上一次所输入被检变送器的参数，有利于校多块同参数的变送器。若“XX变送器参数输入”（XX会随按图下方五种变送器的类型对应键而相应改变）界面和电能变送器单点校验”界面里有不正常显示时，请按“返回”键，可在变送器校验子菜单中按（交流变送器初始化）后，使其回到初始状态，恢复显示正常。注：进行初始化时，不可中断电源，以免数据遭到破坏！交流电压、电流变送器和频率变送器的自动检测在本装置的A相进行。变送器的输出接到后板对应“直流输入”的电压、电流输入端。底部五个键用于选择被检变送器的类型（图21是按“功率”后的显示）用或键，把光标移到相应信息栏目，通过数值键和键在同一栏目输入数字或选择相关选项。检定方式”栏目中的五个选项解释如下自动”根据检定规程，装置内预置了各类变送器的校验点。装置将自动检测被检变送器的这些校验点误差。单点选好某一校验点后，装置不断地检测这一点的误差（方便调试变送器的误差）时间仅检测变送器的响应时间。“谐波”——仅检测变送器的谐波影响。“纹波仅检测变送器的纹波。

鄂州交流采样现场校验仪 在“交流电量送数”界面中分别按“1”、“1”、“0”、“.”键（“手动送数”栏里显示为“＋110.000”），再按屏幕下边的“电压”键，则电压输出为220V；⑵此时可按屏幕下边的“步进”键，退出“交流电量送数”界面，回到“交流电流输出设置”界面中再按屏幕下边的“送数”键，重新进入“交流电量送数”界面里，分别按“1”、“0”、“0”、“.”键（“手动送数”栏里显示为“＋100.000”），再按屏幕下边的“电流”键，则电流输出为2.5A；也可直接分别按“0”、“0”、“0”、“1”、“0”、“0”、“.”键（“手动送数”栏里显示为“＋100.000”）以补零移位的方式输入“”，再按屏幕下边的“电流”键，则电流输出为2.5A；⑶按屏幕下边的“步进”键，退出“交流电量送数”界面，回到“交流电流输出设置”界面中再按屏幕下边的“送数”键，重新进入“交流电量送数”界面里，此时可分别按“0”、“.”、“5”、“”键（“手动送数”栏里显示为“＋0.50000L”），再按屏幕下边的“因数”键，则功率因数输出为0.5L；也可分别按“3”、“0”、“.”键（“手动送数”栏里显示为“＋30.0000”），再按屏幕下边的“角度”键，则功率因数输出为0.5L；⑷按屏幕下边的“步进”键，退出“交流电量送数”界面，回到“交流电流输出设置”界面中再按屏幕下边的“送数”键，重新进入“交流电量送数”界面里，分别按“5”、“1”、“.”键（“手动送数”栏里显示为“＋51.0000”），再按屏幕下边的“频率”键，则频率输出为51Hz；到这里，“送数”方式完成各电量幅值的上升操作。

<鄂州>天正华意电气设备有限公司 三相交流仪表校验台鄂州放心选择

鄂州交流采样现场校验仪交流电压校准交流电压校准分为交流电压档位源（输出）满度校准和交流电压档位表（装置内部标准表）满度校准。调试员一般只需对各相超差的交流电压档位进行“表校准”。也可源、表同时校准。A 交流电压档位源校准A．1 “交流电压档位源校准”界面如图29。在这里，可通过数字键“7”选择所校的档位；数字键“8”选择所校交流电压的相别；按数字键“9”可切换到交流电压档位“表校准”。A．2 校准方法A．2．1 选择好所校的档位、相别后，按 “1”至“5”键步进，配合“6”（升/降）键调节输出电压，使外接更高等级的标准表读数为该档位的满度，误差在±0.02％之内，再按“OK”键进行确认源已调好（此时界面中“新系数”一栏中将显示新的系数）。此时若要进行该相、该档的表校准时，可按数字键“9”切换到交流电压档位“表校准”后，直接按“OK”键进行确认表已调好。A．2．2 如需校该档位其它相的源时，按数字键“8”切换到所需校的相。按本节A．2．1步骤进行校准。A．2．3 在完成该档位各相校准后，按“存储”键，界面显示“序号输入：”，如图30。不必输入数字，直接按“OK”键（此时界面中“原系数”一栏的系数将与“新系数”一栏中的系数一样）完成存储工作，也可输入数字后按“OK”键完成存储工作并方便以后查询

<鄂州>天正华意电气设备有限公司
<鄂州>天正华意电气设备有限公司

鄂州交流采样现场校验仪三相交流采样在线校验仪运用国际ARM＋FPGA构架并行处理器技术；以高速、高精度A/D转换器为核心；利用多片微处理器和大规模可编程逻辑集成电路；高速同步采样电压、电流、相位和周期；通过数学计算有效值。 同时，整体仪器的校准采用数字修正，无需电位器，从而减少了仪器的不确定性，实现了仪器长期高精度测量。采用液晶彩屏显示，菜单操作，具有标准的RS232接口，可方便地与其它仪器设备组成自动计量系统；该仪器是目前国内中频参数测量的性能仪器之一。可广泛用于电力系统、计量院所、军工企业等部门作为电压、电流标准或现场检测的理想设备。电力系统计量部门作为三相工频电压、三相工频电流、三相有功功率、三相无功功率、频率和相位标准表或现场检测设备。

<鄂州>天正华意电气设备有限公司 三相交流仪表校验台鄂州放心选择

鄂州交流采样现场校验仪【监控】当置入各数据出现错误时，可按监控键后输入数字键、再按相应的【电压】、【电流】、【频率】或【相位】键可送入相应的电压、电流、频率、相位的幅值，；【表号】1、可配合查询键使用，查询被校表的数据（以上在说明【查询】时已阐述）；2、本机在受计算机控制通讯时，按下【表号】后显示屏出现远控字样即允许与计算机通讯；如图显示：【分格】1、校指示仪表时置入相应被校表的分格数；2、在校验电能表时，用作置入被校表所须校验的圈数；【复位】则机内所有数据，恢复到初始状态；3、方向键：【←】、【↑】、【→】、【↓】为翻阅菜单及移动光标的作用。总电源开关：为开启本机电源。开机后显示屏进入主菜单，如图显示：显示屏分为上、下两个区域，以空格为界。显示屏中黄点为光标，将光标移至相应的格内则允许改变相应的各种数据。以空格以上的区域又分为显示格和数据输入格。Ua、Ub、Uc、Ia、Ib、Ic、P（功率）为输出实际值显示格，既显示本机所输出的A、B、C各相的交流电压、电流、功率。（注：在输入交流电流时，交流电流输出端应短路。在输入直流电流时，将A相交流电流输出端开路，将直流电流输出端短路。在输入交、直流电压时，电压输出端应开路。）由于本机设计的是定频、定相源，所以Φa、Φb、Φc、Hz、COSΦ显示格是数据输入显示格，根据被校表的要求在校表前输入的，具体输入方法见上。额定电压、额定电流、PT、CT、相别、分格、总分格也是数据输入显示格，具体输入方法见后。

<鄂州>天正华意电气设备有限公司
三相交流仪表校验台鄂州放心选择

鄂州交流采样现场校验仪三相多功能标准表产品概述三相多功能标准表其核心部分采用32位DSP和16位高速低功耗数模转换器组成高精度工频交流采集器。既可用做校验装置的标准表，又可用做测试校验装置的校验仪。显示器采用6.5寸TFT彩色液晶屏，图表字符显示清晰。装置具有量程宽、精度高、工作稳定可靠、操作简单的特点。主要功能及特点1． 可测量交流电压、电流、有功功率、无功功率、频率、相位和功率因数；2． 可测量电压、电流谐波含量和波形失真度；3． 作为测量有功电能、无功电能标准时，输出标准脉冲频率可达2MHz；4． 可测量校验装置的电压、电流、功率稳定度；5． 可测量校验装置的标准偏差估计值；6． 可测量校验装置的三相电压对称度、三相电流对称度；7． 可测量校验装置安放被检表位置的磁感应强度；8. 可测量直流电压和直流电流（选项）；9． 变送器测量（选项）；10．设有RS-232接口，可由PC进行控制操作；11. 与交直流电表·变送器校验台配合，可组成一套高精度、高稳定度的0.05级三相交流电表测试系统。主要技术指标交流测量·电压量程(V): 6.25、12.5、25、50、100、200、400、800，全自动切换，1000V； ·电流量程(A): 0.25、0.5、1、2.5、5、10、25、50、100，全自动切换；·电压、电流、功率测量准确度 ±(0.03％RD＋0.02％RG)； ·电能测量准确度 ±0.05％；·标准脉冲输出 ≤2MHz；·频率测量范围 45～65Hz；·频率测量准确度 5×10-5；·相位测量误差±0.02°；·功率因数测量误差 ±0.0001；·谐波及失真度测量 谐波次数31次；谐波误差

鄂州交流采样现场校验仪使用方法6.1开 机将电源线插头正确地插入额定的电源（220V±5％ 50HZ±5％）后，按下前面板的电源开关，这时仪器“嘟…“的一声，显示器显示如前面板图所示，稍后仪器进入电压电流测量工作状态，本仪器操作界面的基本组成见图6.2主菜单开机稳定以后，在仪表上按【主菜单】键，“嘟…”的一声，屏幕显示主菜单窗口。此时窗口中有一个闪烁的“_”光标停在刚返回的菜单上，通过按【＜】、【＞】、【∧】、【∨】键，将光标移到所选择的功能下面，再按【确认】键即可选择指定的测量功能，同时进入到相应的功能界面，而如图（4）所示，主菜单包括基本参数测量、谐波失真度测量和系统参数设置三个功能块。6.3基本参数的设置进入测量功能后，可以看到各界面有一个测量参数监视区。U为电压、I为电流、ф为相位、P为有功功率、Pf为功率因数、Frq为频率。按【＜＜】键进入对应位置的设置参数。参数设置区，提示当前设置项目，具体方法见下面详细说明。在进行测量之前，用户需观察界面上的参数是否符合被测信号的要求，若不符合则均需要进行相关参数的设置。6.3.1电压、电流量程设置：设置时用按对应位置的【＜＜】 键进入“电压量程（U：100V）”处，在按一次【＜＜】 键进入电流量程（I：5.0A），在参数设置区按【∧】键或【∨】键修改，按【确认】键执行。有功功率，无功功率切换：按数字键0设置为有功功率，功率显示为“P”；按数字键1设置为无功功率，功率显示为“Q”6.3.2 接线方式设置设置时用按对应位置的【＜＜】 键进入“接线方式”处，在参数设置区按【∧】键或【∨】键修改，按【确认】键执行。6.3.3 显示方式的设置“显示方式”有：百分数、实际值、矢量图显示。设置时用按对应位置的【＜＜】 键进入“显示方式”处，在参数设置区按【∧】键或【∨】键修改，按【确认】键执行。

<鄂州>天正华意电气设备有限公司 三相交流仪表校验台鄂州放心选择

鄂州交流采样现场校验仪校准操作说明在主菜单（图3）中，按键进入档位校准菜单界面。共有7个选项交流UI自动校准 交流功率自动校准 档位校准操作 4：档位校准参数查询 5：校准参数初始化 修改密码 ：校表参数初始化其中“1：交流UI自动校准：交流功率自动校准”是用于装置与本公司生产的标准表进行自动校准。档位手动校准操作在校准子菜单界面中按数字键“3”，屏幕显示“请输入密码输入正确密码（888888）按“OK”键屏幕显示如图29。界面初始处于“交流电压档位源校准显示器下方有“交流U（交流电压）交流（交流电流）“直流U”（直流电压）、“直流I”（直流电流）“角度”（装置自动切换角度为60°时的功率）等五个校准项目键和一个“存储”功能键，按五个校准项目键即可进入对应校准单元。各档交流电压、交流电流的表校准了，也同时校准了功率因数为1.0时的功率、电能。校准了各档的交流档位表角度，即校准了其它功率因数点时的功率、电能。下面的说明用于完成：·各交流量程（档位）的满度值校准和角度（功率）校准；·各直流量程（档位）的源零点值校准和源满度值校准；·各直流量程（档位）的表零点值校准和表满度值校准；

<鄂州>天正华意电气设备有限公司

鄂州交流采样现场校验仪 3.7 显示单三相相量图，方便查找现场接线错误。3.8 可显示电压、电流的波形图，方便进行1-24次谐波分析。3.9 体积小、重量轻，操作简单。3.10 手动校验单项电能表误差，无需手动开关，使用确认功能键即可完成。3.11 使用中文液晶显示，界面友好操作方便。四、技术性能4.1 整机精度1.0级4.2 电压输入范围：2~600V钳型电流互感器输入范围：钳表0.2~350A4.3 相位测量范围：0~359.9°4.4 工作电源；两节1.5V 电池4.5 环境温度：-20℃~ ＋55℃ 4.6 绝缘：a、电压、电流输入端对机壳的绝缘电阻≥100MΩb、工作电源输入端对外壳之间承受工频2KV（有效值）历时1分钟试验。4.7 体积：长×高×宽 220×30×60（mm） 重量：0.2kg五、面板说明5.1 面板布置图〔见附表1〕UA(红)为电压输入回路火线端钮UN(黑)为零线端钮。钳形互感器正面为电流流入方向L1。5.2 键盘说明5.2.1 【OFF】、【ON】键，当指向【ON】时，仪器开机；当指向【OFF】时关机。5.2.2【HOLD】键：当界面为测量参数时，按【HOLD】键可以锁定该界面不再刷新，此时界面右上角出现“H”。5.2.3【F1】、【F2】、【F3】：仪器操作键。具体操作方法如下：①当界面上边没有任何提示，则默认为【F1】键为返回键，【F2】键为向下翻页键，【F3】键为确认键。0 8 / 0 3 / 1 5 09 : 2 2 : 5 6 科远公司电话 按【F3】键可以进入主菜单② 当界面显示如下时，各键则代表它下面的提示。此时，按【F2】键↓，可以向下循环选择进入子菜单，按【F1】键、可以返回上一级菜单，按【F3】键进入到所选中的功能菜单。

<鄂州>天正华意电气设备有限公司 三相交流仪表校验台鄂州放心选择

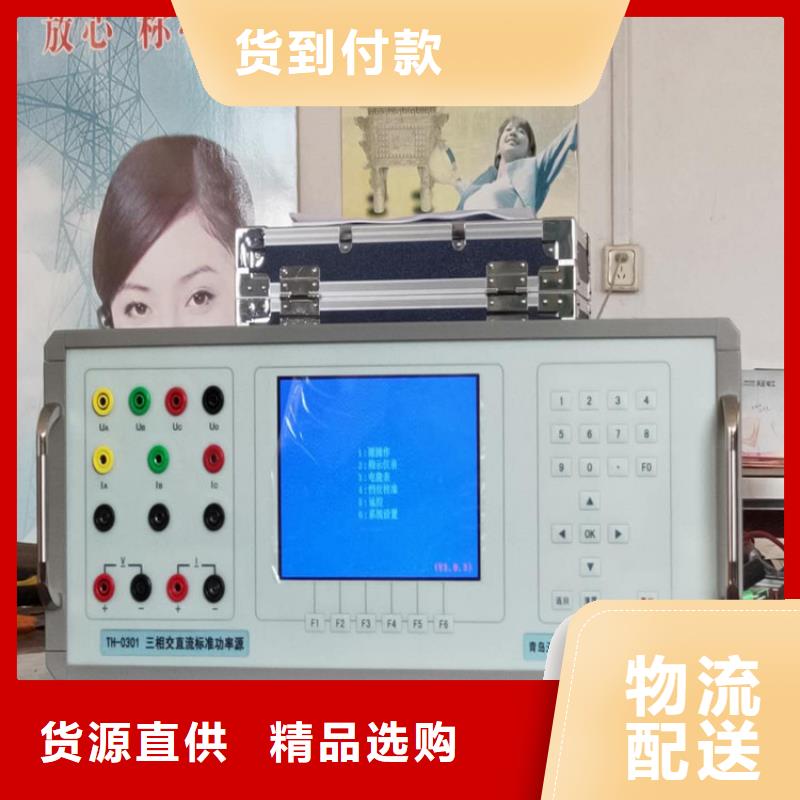

鄂州交流采样现场校验仪表源一体化结构、全数字闭环标准源技术，使用嵌入式系统、7寸TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室。电厂和其他相关部门，便于携带到现场使用。它具有以下特点：? 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。? 内嵌高等级标准功率电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。? 具有多种保护功能：限流保护、功放保护、电压短路保护、 电流开路保护、功放热保护等功能。? 三相电压、电流回路独立控制，每一相的电压、电流输出参量可分别调节。? 智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压、电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。 ? 电压、电流、相位试验点丰富，便于操作。? 带RS232串口，开放通讯规约，便于计算机控制及升级软件。

<鄂州>天正华意电气设备有限公司 三相交流仪表校验台鄂州放心选择

鄂州交流采样现场校验仪 4、按【校验】键，看子菜单选择（1、自动校验，2、单点校验）按数字键【1】，本装置显示被校表的被检各点；5、按【电流】键，对准被上升电流值为准被校表分格，（因本装置的上升键由“1、2、3、4代）按【1】键可上升电流10％，【2】键为1％，【3】键为0.1％，【4】键为0.01％，下降的四键由【5】、【6】、【7】、【8】代替，操作这八个键，对准各分检点按下计算键，装置将自动显示每一个点的误差及变差；例2、校一块220V，5分格交流直读表1、将被校表与交流输出端的任意一相连接，根据主菜单按数字键【5】；选择交流电压表（如右图所示）2、装置翻页到子菜单，电压档位选择200V按数字键【4】；3、按【分格】键，光标移至总分格数，这时按数字键【2】【2】【分格】键确认，光标移至分格栏，按数字键【5】【分格】完成分格置入，4、按【参数】键，光标移至交流电压表栏，按数字参数置入，【2】【2】【0】【参数】键确认，完成被校表参数置入；5、按【校验】键，选择【1】自动校验，开始校表；6、按【电压】键操作【1】【8】，八个键，上升或下降电压幅值。

---
